SD6920是一款專用于非隔離LED驅動的控制芯片，外圍應用采取浮地Buck架構。在該架構下，芯片采樣電感電流進入內部，并利用內部誤差放大器形成閉環反饋網絡，從而達到高恒流精度和高輸入/輸出調整率。同時，芯片自帶PFC控制，自動實現全電壓范圍高PF值。芯片的臨界導通模式減小開關損耗，提高系統轉換效率。

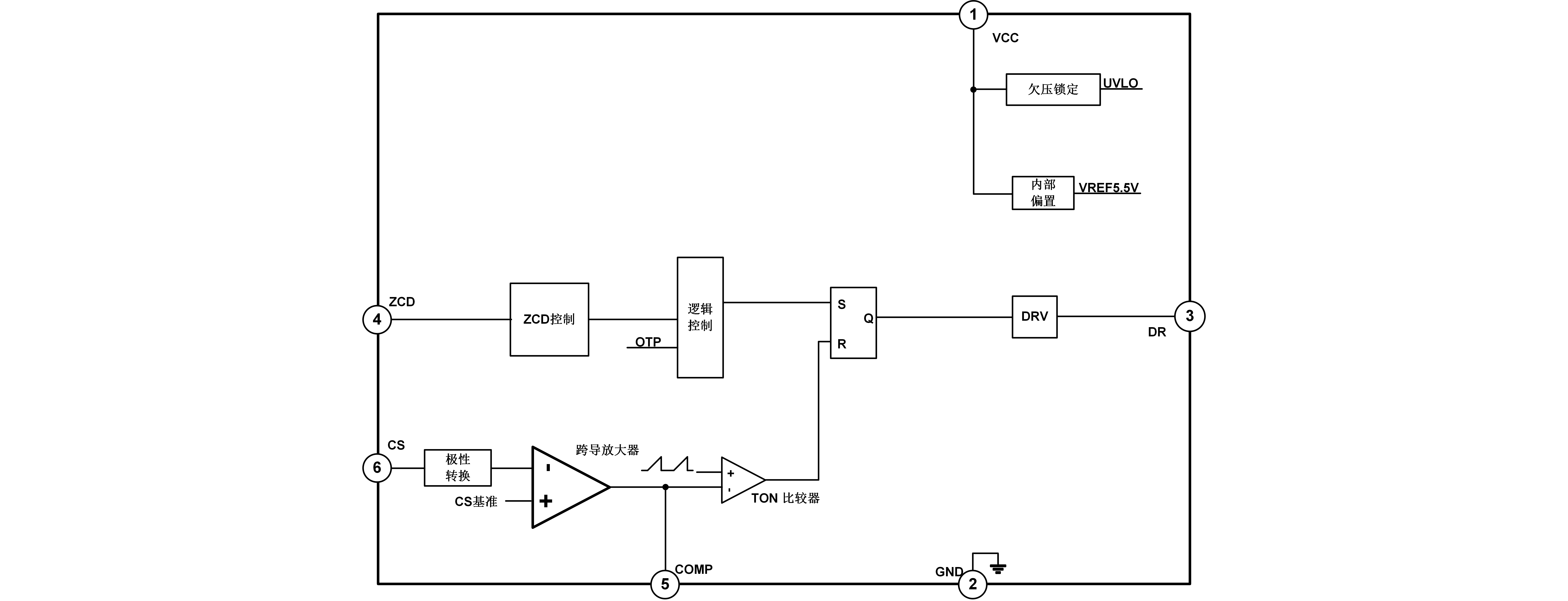

SD6920內部集成各種保護功能，包括輸出開路保護，輸出短路保護，逐周期過流保護，過溫保護等。
SD6920內置VCC穩壓管，可允許外圍無輔助繞組工作且輸出電壓范圍最大化。
SD6920具有超低的啟動電流和工作電流，可在全電壓輸入范圍內（85VAC~265VAC）高效驅動高亮度LED。
恒流控制模式（專利）
精確恒定電流（<±3%）供給LED
全電壓輸入范圍PF>0.9
高轉換效率>93%（18W）
臨界導通模式
LED短路保護（專利）
LED開路保護
VCC欠壓保護
VCC穩壓管內置
過溫保護
過電流保護
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SD6920TR | SOT-23-6L | / | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SD6920 | 255 | 2023-11-29 | SD6920 j簡要版說明書 |
